Temps nécessaire pour la réparation complète: J'ai mis environ 3 heures et 30 minutes. Budget: 15.00 euros.

Outillage: tournevis cruciformes moyens, clef allen male 6mm, douille 14mm a cliquet, clef à douille 13 mm, tournevis cruci manivelle.
Notice du produit. (dernière page pour la vue éclatée avec repères topologiques)

Pièces de rechange: moteur de tension ref #475403 à commander au SAV. (code article 3 583783 504462)

- analyser le problème: le micromoteur de tension (rep 21) fonctionne t'il encore? (bruit fonctionnel?)
- si oui, la résistance produite est elle inverse à l'effort demandé?
- dans ce cas, il faut vérifier le micromoteur de tension.
- déposer la carosserie du coté gauche de l'appareil. (rep 89) Enlever les vis latérales des deux cotés, déboiter la carosserie.
- déposer la jambe gauche (rep 90) en enlevant l'écrou à l'arrière de la jambe et deux vis (rep 46) sur le bras gauche (rep 98) pour le désacoupler de la jambe haute. (rep 45)
- déposer ensuite la flasque ronde à l'arrière. (rep 40) Pas besoin d'extracteur, retirer les 8 vis (rep 38, 37) à l'arrière de cette flasque.
- maintenant vous avez un bon accès au moteur de tension, ( rep 21) le moteur qui tend le cable de la platine magnétique. (rep 73)

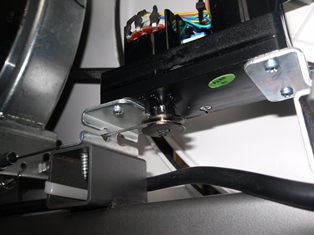

- vérifier que le cable de tension en acier passe du bon coté de la poulie. (voir photo)
- en effet, si le cable de tension s'est enroulé du mauvais coté de la poulie, il s'enroule et se déroule à contre-sens.
- cela produit l'effet inverse de celui souhaité: le moteur produit une traction sur le cable au lieu d'un relachement.
- ce qui a pour effet d'écarter la platine aimantée (rep 73) au lieu de la rapprocher de la roue d'inertie. (rep 85)
- COUPER L'ALIMENTATION ELECTRIQUE EN DEBRANCHANT LE TRANSFO D'ALIMENTATION avant de déconnecter le moteur !!!
- le bloc micromoteur se dépose facilement en enlevant les 4 vis (rep 20) de sa platine. Défaire la connectique. (3 connecteurs)
- remettre le cable de traction dans le bons sens d'enroulement. (voir photo)
- remonter la jambe gauche, rebrancher le transfo et faire un essai de l'appareil.
- si le fonctionnement de la résistance reste erratique, il faut procéder au remplacement du micromoteur. (15.00 euros au SAV fev. 2020)
- débrancher à nouveau l'alimentation ert déposer le petit bloc moteur de tension, (4 vis) le déconnecter, remplacer le bloc moteur)
- il n'y a pas de réglage n'y de synchronisation du moteur à effectuer. Le setup se fait au power on.
- Régler ensuite le gap entre la roue d'inertie et la platine magnétique à l'aide du potentiomètre miniature situé sur le kit moteur.
- remontage de l'appareil: procéder dans l'ordre inverse au démontage.
- essai final: ça marche !!! Bravo, vous avez réussi !!! c'est terminé !!!! Cela vous a couté seulement 15.00 euros !!!
